插入式电磁流量计安装要求
发布时间:2020-07-02 12:56:17

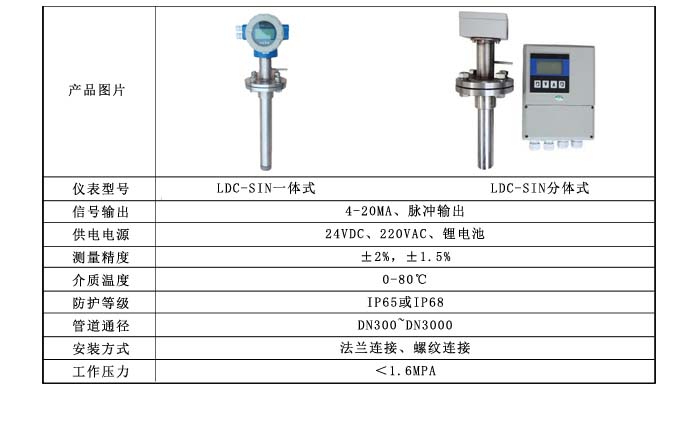

  联测LDGC-SIN插入式电磁流量计相比管道式的流量计而言,插入式的电磁流量计的测量普遍适用于较大的管道口径,在大口径的管道上,插入式的电磁流量计更具优势!LDGC-SIN插入式电磁流量计主要应用在工业、农业、水利、环保污水监测、城市供水等各个部门用来测量各种导电液体的流量和总量。


  (1)保证足够直管段

  流体在方向、管径以及阀门开度变化时,会产生涡流和流场畸变,这样会对传感器电极的测量产生影响,从而影响仪表的精度。所以要尽可能地离开弯管、手阀、调节阀等部件一定距离。表中,D表示管道通径,L表示传感器到阀门或弯头等部件的距离。

  (2)保证良好的接地

  传感器输出信号的接地点应与被测介质电气连接。当流体切割磁力线产生流量信号时,以流体本身作为0电位,一个电极上产生正电势,另一个电极上产生负电势,不断交替变化。因此,转换器输入端中点(信号电缆屏蔽层)必须与流体共处于0电位且导通,这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小,只有几毫伏,为了提高仪表抗干扰能力,输入回路中的0电位必须接地。由于一般金属管道都与大地连通,流动介质通过金属管道与大地电气连接,所以并不要求电磁流量计单独设置接地装置,尤其是小口径电磁流量传感器。如果是非金属管道,就一定要和单独的接地线连接。

  (3)保证传感器正确的插入深度



  由于流体在管道中的层流现象,靠近管壁的流体流速较慢,靠近管道中心的流体流速较快,根据计算管道的D/8处zui接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度,确保传感器的电极插深在D/8位置。不过也不是所有的插入式流量计传感器都安装在管道的D/8位置,也有少数安装在管道的D/2位置,安装前一定要认真研究安装说明。
