耐酸碱流量计产品详情介绍
发布时间:2019-05-30 15:09:00


耐酸碱流量计传感器主要组成部分是:测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等,电磁流量计广泛应用于石油、化工、冶金、纺织、食品、造纸等行业以及环保、市政管理,水利建设等应用领域。

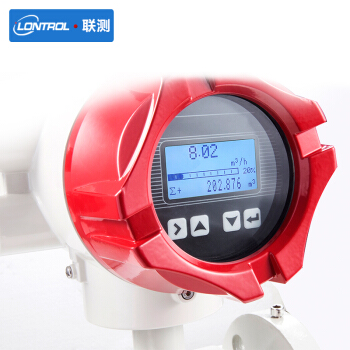

电磁流量计 (19).jpg

酸碱流量计主要优点:
酸碱流量计材质的选择:由于弱酸碱性采所以用橡胶或聚四氟乙烯材质衬里和316L电极材料组合可适应介质的需要。采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
酸碱流量计采用了新型的工业型衬里材料和衬里工艺,符合食品行业的卫生要求,同时采用了不锈钢外壳及不锈钢卡箍连接,方便电磁流量计的快速拆卸、清洗,使电磁流量计在使用过程中不易被污染,且能有效防止测量流体残余物在测量管中的堆积,可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的生产制造过程及卫生、化工等领域。

耐酸碱流量计产品特点:
1、采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积。
2、测量管无阻碍活动部件、无压损、直管段要求较低。
3、传感器采用新一代专用优质衬里技术,并使用特殊的镜面抛光PFA衬里。
4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据。
5、采用快速连接方案,电磁流量计便于拆卸、维护和清洗。
智能转换器采用液晶背光LED显示器,即使在强光下或夜晚也能清晰读数。
6、通过红外线触摸按键设定参数,在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
7、转换器具有自诊断报警、空负载检测报警、流量上下限报警及两极流量值报警输出等功能。
8、高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易 懂。
9、具有RS485、RS232、Hart和Modbus等数字通讯信号输出。

酸碱流量计参数规格:
公称通径:DN10-DN300mm
精 确 度:示值的±0.5%,可选示值的±0.3%或±0.2%
介质温度:分体型-10℃~+180℃ ;一体型-10℃~+80℃
环境温度:-25℃~+60℃
介质电导率:大于20μs/cm
衬 里:PTFA
电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂、铱合金
电极形式:三电极结构、电极结构、可拆卸电极结构
安 装:一体型、分体型

酸碱流量计结构:

结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。

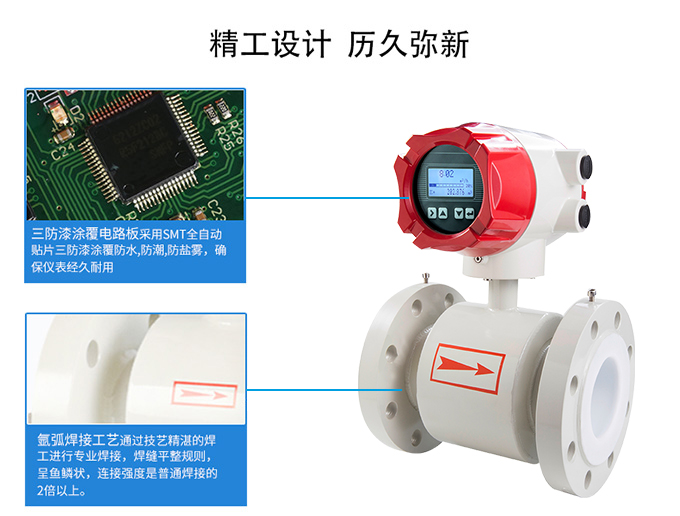

      电磁流量计 (10).jpg



酸碱流量计主要技术数据:
整机和传感器技术数据

执行标准

JB/T 9248—1999

公称通径

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

zui高流速

15m/s

精确度

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

流体电导率

≥5uS/cm

公称压力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊订货

环境温度

传感器

—25℃—十60℃

转换器及一体型

—10℃—十60℃

衬里材料

聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

zui高流体温度

—体型

70℃

分离型

聚氯丁橡胶衬里

80℃;120℃(订货时注明)

聚氨酯衬里

80℃

聚四氟乙烯衬里

100℃;150℃(订货时注明)

聚全氟乙丙烯(F46)

加网PFA

信号电极和接地电极材料

不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

电极刀机构

DN300—DN3000

连接法兰材料

碳钢

接地法兰材料

不锈钢1Crl8Ni9Ti

进口保护法兰材料

DN65—DNl50

不锈钢1Crl8Ni9Ti

DN200~DNl600

碳钢十不锈钢1Crl8Ni9Ti

外壳防护

DNl5~DN3000分离型橡胶或聚氨酯衬里传感器

IP65或IP68

其他传感器、——体型流量计和分离型转换器

IP65

间距(分离型)

转换器距离传感器一般不超过100m


酸碱流量计转换器技术数据

电源

交流

85—265V,45—400Hz

直流

11—40V

操作键和显示

按键式

4个薄膜按键可设定选择全部参数,也可利用PC机(RS232)对转换器设定编程;

3行LCD宽视角、宽温、带背光显示;

第1行显示流量值;

第2行显示流量单位;

第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

磁键式

2个磁键用于显示参数的选择和复位,利用PC机(RS232)对转换器设定编程;

2行LCD宽视角、宽温、带背光显示:

第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。

第2行:显示流量。

内部积算器

正向总量、反向总量及差值总量。

输出信号

单向模拟输出

全隔离,负载≤600D.(20mA时);

上限:0—21mA可选,每档lmA;

下限:0—21mA可选,每档1mA;

正、反向流量输出方式编程。

双向模拟输出

下限限制为。或4mA,其他同单向模拟输出。

双向脉冲输出

两路输出分别对应正向和反向流量,频率0~800Hz,上限1—800Hz可选,每档IHz;

方波或选定脉宽,选定脉宽上限2.5S,每档1ms;

无源隔离晶体管开关输出,可吸收250mA的电流,耐压35V。

双路报警输出

可报警(编程)高/低流量、空管、故障状态、正,,反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除,输出极性可选;

带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)

数字通讯



RS232,RS485,HART

酸碱流量计衬里的选择

衬里材料

主要性能

zui高介质温度

适用范围

—体型

分离型



聚四氟乙烯(F4)

是化学性能zui稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐氟化氯、高温三化氯、高流速液氟、液氧、自氧的腐蚀。

70℃

100℃ 150℃ (需特殊订货)

1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

聚全氟乙丙烯(F46)

同F4,耐磨性、抗负压能力高于F4。

同上



聚氟合乙烯(Fs)

适用温度上限较聚四氟乙烯低,但成本也较低。

80℃



聚氯丁橡胶

1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

80℃ 120℃ (需特殊订货)

水、污水、弱磨损性的泥浆矿浆。

聚氨酯橡胶

1、耐磨性能极强。

2、耐腐蚀性能较差。

80℃

中性强磨损的矿浆、煤浆、泥浆

酸碱流量计流量范围

公称通径(mm

可测量流量范围(m3/h

有效测量流量范围(m3/h

公称通径(mm

可测量流量范围(m3/h

有效测量流量范围(m3/h

10

0.01423.3912

0.08482.826

300

12.7173052

76.3022543

15

0.03187.6302

0.19086.3585

350

17.314154

103.863461

20

0.056613.5648

0.339211.304

400

22.615425

135.654521

25

0.088321.195

0.529817.6625

450

28.626867

171.685722

32

0.144734.7258

0.868229.9382

500

35.338478

211.957065

40

0.226154.2592

1.356545.216

600

50.8712208

305.210173

50

0.353384.78

2.119570.65

700

69.2416616

415.413847

65

0.5970143.28

3.5819119.39

800

90.4421703

542.618086

80

0.9044217.03

5.4259180.86

900

114.4627468

686.722890

100

1.413 339.12

8.478282.6

1000

141.333912

847.828260

125

2.2079529.87

13.2468441.56

1200

203.548833

122140694

150

3.1793763

19.0755635.85

1400

27766467

166255389

200

5.6521356

33.9121130.4

1600

361.886814

217172345

250

8.83132119

52.98751766

1800

457.9109874

274791562

盐酸流量表安装示意图


1、如何正确选择安装节点(现场安装):
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电极的轴线必须近似于水平方向
测量管道内必须完全充满液体;
电磁流量计前方zui少要有5*D(D为流量计内径)长度的直管段,后方zui少要有3*D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在电磁流量计附近应无强电磁场;
在电磁流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离zui少要有30×D(D砂浆流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
